潔凈間整體規劃設計是一項復雜的系統工程，涉及專業眾多，更需要同時精通潔凈間使用知識和建筑知識作為技術基礎。無論是新建、擴建、或是升級改建改造，都不單純是選購合理的潔凈設備和先進的儀器設備，還要綜合考慮潔凈間的總體規劃、合理布局和平面設計，以及強弱電、給排水、供氣、通風、空調、空氣凈化、安全措施、環境保護等基礎設施和基本條件。

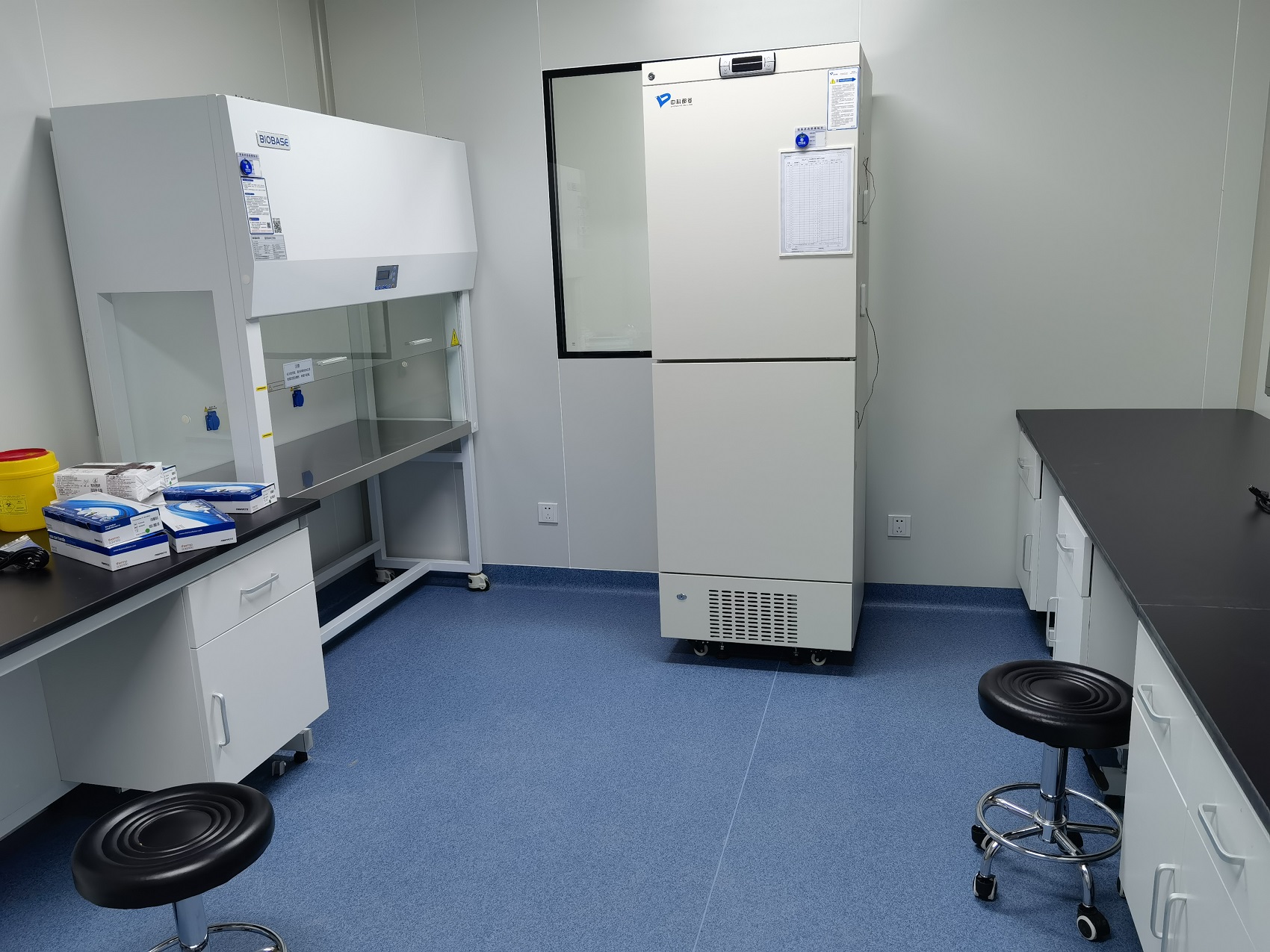

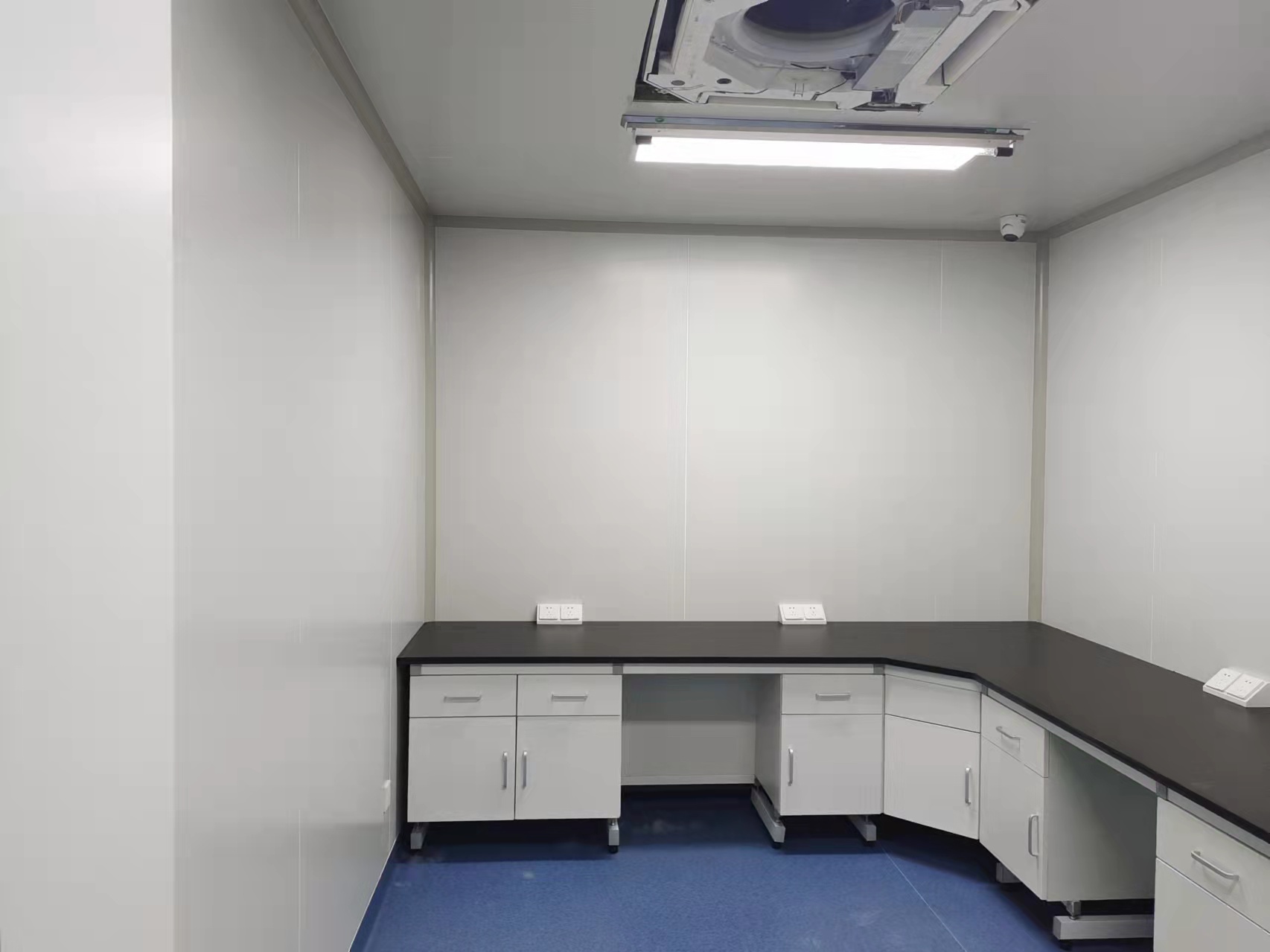

  潔凈間整體布局

  在潔凈工程領域，【華信三林】擁有高級工程師、專家、技術顧問、設計師及專業的施工隊伍，從咨詢、設計到施工為客戶提供一套完善的售前售后一站式服務體系，幫您解決潔凈間設計和施工當中因不同專業而涉及到的各種問題。

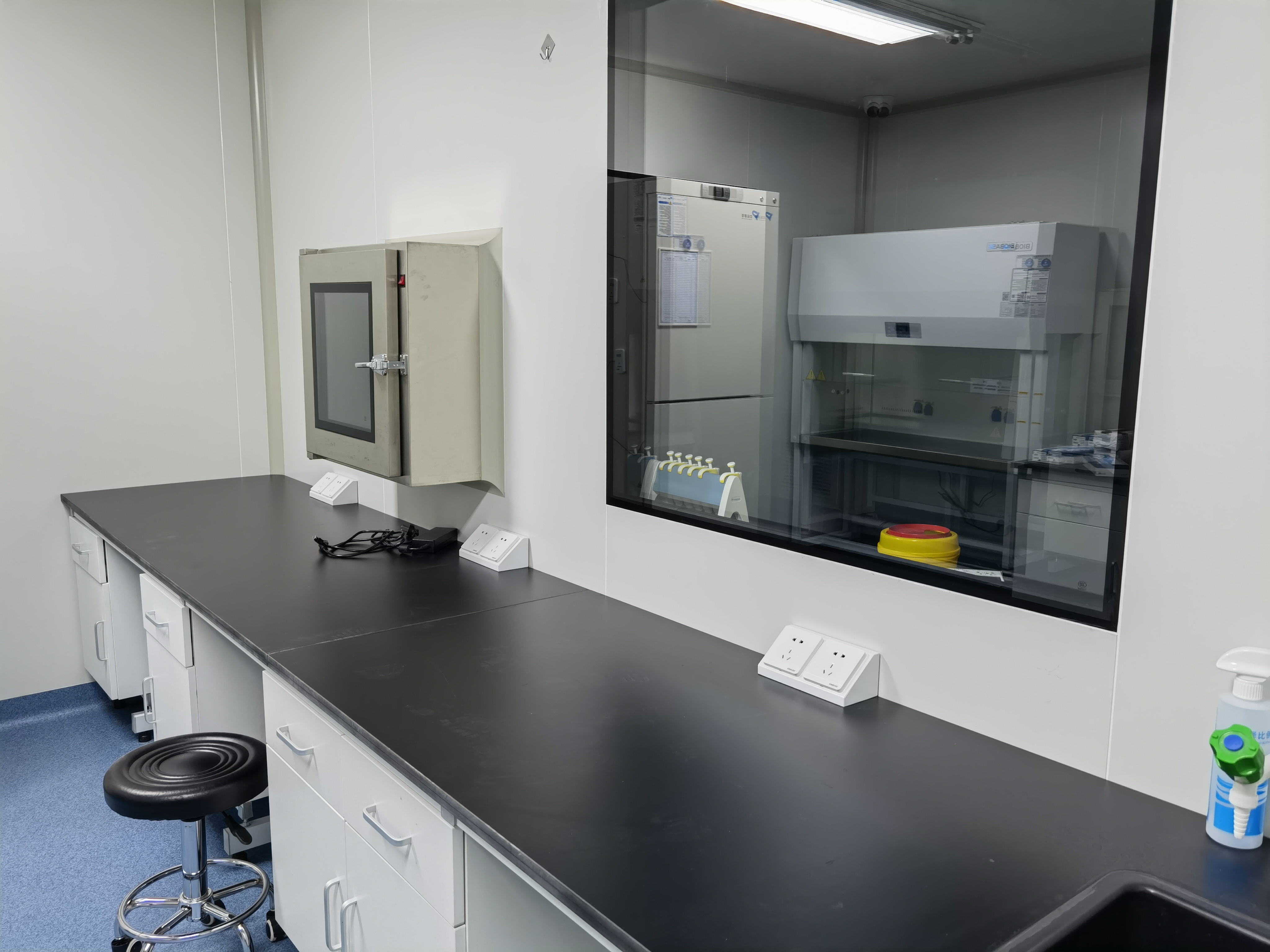

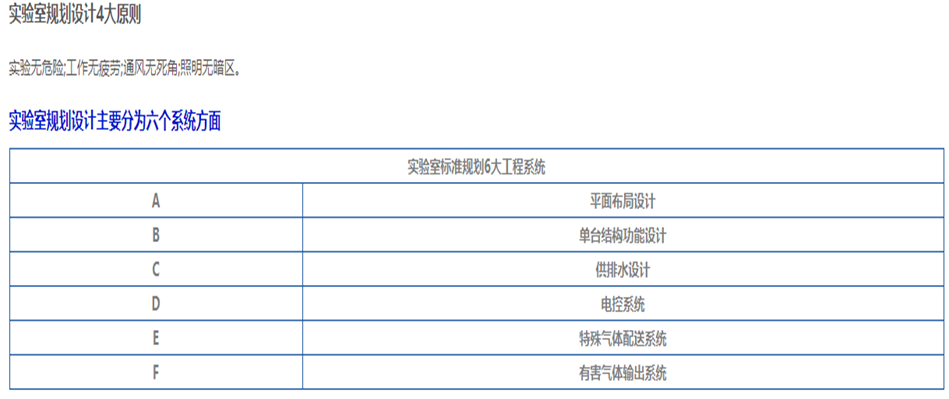

  潔凈間規劃設計9大理念

  本著“安全、環保、智能、實用、耐久、美觀、經濟、卓越、領先”的規劃設計理念，我們在設計過程中始終堅持“以人為本”，設計出安全的整體設計，功能化的產品，美觀實用的家具，是高標準潔凈間成功的前提。面對不同客戶、不同潔凈間，把顧客的信息準確傳遞到設計部門，設計部門進行合理設計，給客戶一個“經濟舒適、實用高效、安全智能”的全新潔凈間設計方案。

  安全：在進行實驗作業時，必須確保安全性，尤其是在進行化學試驗時，必須有效地排出有毒有害、有味的廢氣，以保障實驗人員的身心健康。

  高效：提高實驗效率，才能加快實驗進程，必須根據不同的實驗課題，以及其工藝性配置適的實驗設備。

  舒適：明快親切的色彩：符合人體工程學的外形尺寸;方便、實用的功能以及符合環保要求的選材，從而確保科研人員的舒適工作。

  平面規劃設計系統

  (1)潔凈間設計規范(2)潔凈間空間尺度(3)潔凈間功能布局(4)潔凈間室內布局(5)潔凈間家具

  潔凈間空間尺度又稱潔凈間的模數，一般是指潔凈間的開間、進深、層高、走廊的尺度。它根據研究人員的活動范圍及實驗設備和儀器布置要求而定。

  潔凈間平面布局按照潔凈間建筑設計規范及建筑設計防火規范要求，將辦公區域和實驗區域分開，兩者之間設置門禁系統。主潔凈間與輔助功能間之間相互協調，按照潔凈間功能流程合理分布。考慮人流物流分開，保障樣品無交叉污染，保證實驗數據的正確性。在實驗區域設計有緊急沖淋裝置，減少實驗操作人員的危險。

  具體平面設計我們主要考慮以下幾個方面的因素

  疏散、撤離、逃生、順暢、無阻，安全通道;一般潔凈間門主要向里開，但如設置有爆炸危險的房間，房門應朝外開，房門材質最好選擇壓力玻璃。

  人體學(前后左右工作空間)，完美的設計與科技工作者操作空間范圍的協調搭配體現了科學化、人性化的規劃設計。

  在做平面設計的時候，首先要考慮的因素就是“安全”，潔凈間是最易發生爆炸、火災、毒氣泄露等的場所。

  我們在做平面設計的時候，應盡量地要保持潔凈間的通風順暢、逃生通道暢通。

  實驗臺與實驗臺通道劃分標準(通道間隔用L表示)

  L>500mm時，一邊可站人操作;

  L>800mm時，一邊可坐人操作;

  L>1200m時，一邊可坐人，一邊可站人，中間不可過人

  L>1500時，兩邊可坐人，中間可過人

  1800mm時，兩邊可坐人，中間可過人可過儀器

  潔凈間規劃設計

  天平臺、儀器臺不宜大近，高400mm為宜。為了在工作發生危險時易于疏散，實驗臺間的過道應全部通向走廊。另：潔凈間建筑層高宜為3.7米-4.0米為宜，凈高宜為2.7米一2.8米，有潔凈度、壓力梯度、恒溫恒濕等特殊要求的潔凈間凈高宜為2.5米-2.7米(不包括吊頂);潔凈間走廊凈寬宜為2.5米一3.0米。普通潔凈間雙門寬以1.1米-1.5米(不對稱對開門)為宜，單門寬以0.8米-0.9米為宜。

  專業學料功能。潔凈間通常按物理學，無機化學，有機合成化學，生物學來分類。根據潔凈間內容、用途和規模的不同又各有自已的特點，比如基礎教學潔凈間，按學科專業分，多為較簡單的教學實驗對水電氣風等要求較低。而科研機構對潔凈間通風、供排水、電控及潔凈都要求較高，但潔凈間設計的基本原則都是具有共同性的，以有機化學為例，主要由化學基本潔凈間、儀器分析潔凈間、潔凈潔凈間、電子計算機重、研究室、輔助潔凈間、服務供應室等組成。

  單臺結構功能設計系統

  不同專業采用不同潔凈間專用基礎配套裝備，系列產品共分五大部分

  A、實驗臺部分;B、儀器臺部分;C、功能柜部分;D、儀器設備部分;E、輸出系統部分;

  供排水設計系統

  供排水設計系統主要是為前期潔凈間建筑設計服務。為建筑設計院提供實驗臺上下水水點。水嘴分為急流水嘴和緩流水嘴，單聯水嘴(MBs-016)為急流水嘴。一般搭配PP水槽(MBc-032)。雙聯水嘴(MBs-02)為緩流水嘴，一般搭配PP水槽(MBc-029)。在默認情況下我們一般給客戶配置雙聯水嘴。三聯水嘴(MBc-01)為一急兩緩水嘴。一般搭配PP水槽(MBc-029)。大水槽(MBc-031)、通風柜的杯槽(MBc-028)。

  電控系統

  潔凈間用電主要包括照明電和動力電兩大部分。動力電主要用于各類儀器設備用電、電梯、空調等的電力供應。潔凈間供電系統也是潔凈間最基本的條件之一。電源插座有：10A、13A、16A、20A:漏電保護開關、過載保護開關等。電源插座應遠離水盆和煤氣、氫氣等噴嘴口，并不影響實驗合儀器的放置和操作位置。線槽主要用多功能線槽(主要用于試劑架上)和PVC線槽配西班牙插座(主要用于邊臺和中央臺臺面上)。

  特殊氣體配送系統(氣路)

  潔凈間用氣主要有不燃氣體(氮氣、二氧化碳)、惰性氣體(氬氣、氦氣等)、易燃氣體(氫氣、一氧化碳);劇毒氣體(氟氣、氯氣);助燃氣體(氧氣)組成。除不燃氣體、惰性氣體外其它氣體不得進入潔凈間。可以通過輸氣管接到各潔凈間內。一般氣相室配置氦氣(He)、氮氣(N2)。氣質聯用室配置了氮氣、氫氣、氧氣。氧氣管線上的連接管件都要連接后焊接，嚴禁有泄漏的可能。所有的管線在安裝完畢后一定要做氣密性實驗，并在使用前要先除油。由于管道細小，管間距小，安裝過程中可依據現場情況進行調整，保證間距不小于45mm,氣瓶裝瓶時易燃易爆與惰性氣體同柜，杜絕兩種易燃氣體同裝一柜。

  有害氣體輸出系統(廢氣處理)

  潔凈間內往往存在許多不利于人體健康的化學物質污染源，特別是有害氣體，將其排除非常重要。但與此同時，能源往往會被大量的消耗，因而潔凈間的通風控制系統的要求較高，潔凈間的最新觀念就是將整個潔凈間當作是一臺排煙柜，如何有效的控制各種進排氣，達到既安全又經濟的效果是至關重要的。潔凈間常用排風設備主要有：通風柜、原子吸收罩、萬向排氣罩、吸頂式排氣罩、臺上式排氣罩等。

  潔凈間規劃設計主要內容

  (1)建設單位：如某某研究所、某某學院或某某工廠。

  (2)建設項目：如某某實驗樓或某某研究樓。

  (3)建設性質：新建、擴建或改建。

  (4)建設地點及用地、工程項目的具體位置，

  (5)公害處理、對廢氣、廢水、廢物、噪聲、輻射、振動等的技術處理措施。

  潔凈間建筑設計的主要工作

  (1)總體布局中的各棟建筑物的相互關系以及生活區采用什么方式解決;

  (2)各類實驗樓的工藝布局及工藝流程;

  (3)平面組合的幾種可能性，建設實驗樓的層數;

  (4)選擇合適的摸數(包括開間、進深、層高以及走道尺寸);

  (5)主要儀器設備的布置方式以及實驗臺、通風柜等的位置;

  (6)潔凈間與研究室之間的布局形式，輔助潔凈間與潔凈間之間的布局;

  (7)工程管網的布置原則(如明管或暗管，垂直管網或水平管網);

  (8)靈活性的要求;

  (9)環境保護，公害處理方面的詳細技術措施。

  潔凈間規劃設計流程

  項目開啟→溝通需求→勘察現場→方案設計→圖紙設計→設計復審→造價預算

  【結語】：二十一世紀的潔凈間是智能化的潔凈間，任何新建一種潔凈間都需要超前規劃設計以便應對適應未來發展的潔凈間。
